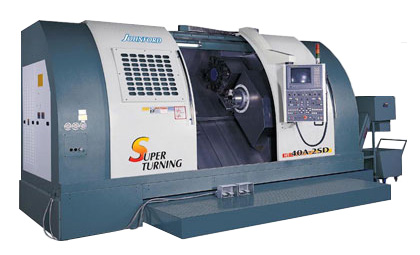

| 项目 / 型号 | HT-30-2SD | HT-35-2SD | HT-40-2SD | HT-60-2SD | HT-80-2SD | HT-100-2SD | ||
| 床面旋径 (mm) | Ø580 (22.8") | Ø750 (29.5") | Ø730 (28.7") | Ø710 (28") | Ø690 (27.2") | |||
| 鞍面旋径 (mm) | Ø330 (13") | Ø600 (23.6") | ||||||
| 两心间距 (mm) | 550 (21.7") | 800 (31.5") | 1000 (39.4") | 1500 (59") | 2000 (78.7") | 2500 (98.4") | ||
| 正主轴 | 夹头尺寸 (mm) | 标准 | Ø203.2 (8") | Ø254 (10") | A: Ø315 (12")/ B: Ø381 (15")/ C,D: Ø510 (20")/ E : Ø610 (24") | |||
| 选配 | A: Ø381 (15")/ B: Ø450 (18")/ C,D: Ø610 (24")/ E: --- | |||||||
| 夹头通孔直径 (mm) | 标准 | Ø51 (2") | Ø76.5 (3") |
A: Ø91 (3.6")/ B: Ø116 (4.6")/ C: Ø139 (5.5")/ D: Ø165 (6.5")/ E: Ø204 (8") |
||||
| 选配 | A: Ø95 (3.7") | |||||||
| 主轴鼻端 | A2-6 | A2-8 | A: A2-8/ B: A2-11/ C,D,E: A2-15 | |||||
| 主轴孔径 (mm) | Ø65 (2.6") | Ø86 (3.4") |
A: Ø115 (4.5")/ B: Ø132.5 (5.2")/ C: Ø152 (6")/ D: Ø185 (7.3"),Geared head Ø176 (6.9”)/ E: Ø236 (9.3") |
|||||
| 主轴变速段数 | 标准 | 一段 | A,B: 自动高低档/ C,D,E: 四段 | |||||
| 选配 | B: 四段 | |||||||
| 主轴转速 (rpm) | 标准 | 4500 | 3500 |
A: 3000 适用 12" 夹头, 2000 适用 15" 夹头/ B: 2000 选用自动高低档 /C: 1200/ D: 1000/ E: 750 |
||||
| 选配 | B: 2000 选用四段 | |||||||
| 主轴马达 (kW) | 标准 | 11/ 15 | 15/ 18.5 | A,B: 22/ 26 ; C,D,E: 30/ 37 | ||||
| 选配 | B: 30/ 37 ; C,D,E: 37/ 45 | |||||||
| 主轴轴承直径 (mm) | Ø100 (3.9") | Ø130 (5.1") |
A: Ø160 (6.3")/ B: Ø180 (7")/ C: Ø200 (7.9")/ D: Ø240 (9.4")/ E: Ø280 (11") |
|||||
|
副主轴 (Y 轴) |
夹头尺寸 (mm) | 标准 | Ø203.2 (8") | A: Ø315 (12")/ B,C,D,E: Ø381 (15") | ||||
| 选配 | A: Ø381 (15") | |||||||
| 夹头通孔直径(mm) | Ø51 (2") |
Ø91 (3.6")(标准) / Ø95 (3.7")(选配)/ Ø116 (4.6") (选配: 适用 A2-11) |
||||||
| 主轴鼻端 | A2-6 | A2-8(标准) / A2-11(选配) | ||||||
| 主轴孔径 (mm) | Ø65 (2.6") | Ø115 (4.5")(标准) / Ø132.5 (5.2")(选配) | ||||||
| 主轴变速段数 | 一段 | A: 一段 / B,C,D,E: 自动高低档 | ||||||
| 主轴转速 (rpm) | 4500 |
A: 3000 适用 12" 夹头, 2000 适用 15" 夹头/ B: 2000/ C: 1500/ D: 1000/ E:750 |
||||||
| 主轴马达 (kW) | 11/ 15(标准) | A: 9/ 11 ; B: 11/ 15 ; C:,D,E: 15/ 18.5 | ||||||
| 主轴轴承直径 (mm) | Ø100 (3.9") | Ø160 (6.3")(标准)/ Ø180 (7.1") (选配) | ||||||
| 刀塔刀位数 (T1/T2) | 12/ 12 | |||||||
| 横向最大行程 (X1/ X2轴) (mm) | 175/ 175 (6.9") | 320/ 320 (12.6") | ||||||
| 纵向最大行程 (Z1/ Z2轴) (mm) | 460 (18.1") | 760 (30") | 1000 (39.4") | 1500 (59") | 2000 (78.7") | 2500 (98.4") | ||
| 快速进给 (m/min) |
X:15 ; Z / W :18 |
X/ U:15 ; Z/ R/ W :18 |
X:12 ; Z:15 ; W:10 | |||||
| 伺服马达动力 (X1/ X2轴) (kW) | 3 | 4 | ||||||
| 伺服马达动力 (Z1/ Z2轴) (kW) | 4 | 7 | ||||||
| 伺服马达动力 (W 轴) (kW) | 4 | 7 | ||||||
| 床台斜度 | 45° | |||||||
| 机台重量 (kg) |
7500 (16500lb) |
11000 (24200lb) |
A: 18000 (39600lb) B: 18050 (39710lb) C: 18100 (39820lb) D: 18150 (39930lb) E: 18200 (40040lb) |
A: 20000 (44000lb) B: 20050 (44110lb) C: 20100 (44220lb) D: 20150 (44330lb) E: 20200 (44440lb) |
A: 22000 (48400lb) B: 22050 (48510lb) C: 22100 (48620lb) D: 22150 (48730lb) E: 22200 (48840lb) |
A: 24000 (52800lb) B: 24050 (52910lb) C: 24100 (53020lb) D: 24150 (53130lb) E: 24200 (53240lb) |
||
|
机器尺寸 (mm) |
W × H |
2300 × 2300 (90.6" × 90.6") |
3470 × 2840 (136.6" × 111.8") |
3595 × 2940 (141.5" × 115.7") |
||||
| L | 5100 (200.8") | 5600 (220.5") | 5200 (204.7") | 5600 (220.5") | 6000 (236.2") | 6600 (259.8") | ||
|
| 标准附件 | 特殊附件 |
|
|
