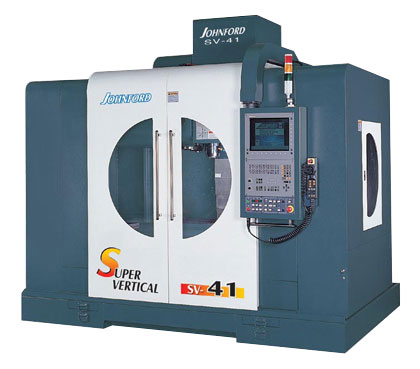

| 项目 \ 型号 | SV-33 | SV-33H | SV-41 | SV-41H | |
| 工作台尺寸 (mm) | 1000 x 600 (39.4" x 23.6") | 1200 x 600 (47.2" x 23.6" ) | |||
| 左右行程 (X轴) (mm) | 850 (33.5") | 1050 (41.3") | |||
| 前后行程 (Y 轴) (mm) | 610 (24") | ||||
| 上下行程 (Z 轴) (mm) | 610 (24" ) | ||||
| 主轴鼻端至工作台距离 (mm) | 100 ~710 (3.94"~28" ) | ||||
| 主轴中心至滑道面 (mm) | 640 (25.2" ) | ||||
|
主轴轴承直径 & 主轴锥度 (rpm) |
标准 | 60~10000 (BT/CAT-40) | 60~6000 (BT/CAT-50) | 60~10000 (BT/CAT-40) | 60~6000 (BT/CAT-50) |
| 选配 | 1.皮带式 12000 (BT/CAT/BBT-40)2.直结式 15000 (BBT-40)3.内藏式 15000/18000/20000(HSK A63) |
皮带式 8000 / 10000 (BT/CAT/BBT-50) |
1.皮带式 12000 (BT/CAT/BBT-40)2.直结式 15000(BBT-40)3.内藏式 15000/18000/20000(HSK A63) |
皮带式 8000 / 10000 (BT/CAT/BBT-50) |
|
|
主轴马达 (连续 / 30分) (kW) |
标准 | 9 / 11 P 马达 | 11 / 15 高低档 | 9 / 11 P 马达 | 11 / 15 高低档 |
| 选配 | 1.7.5 / 11 高低档 (12000 rpm)2.7.5 / 11 (15000 rpm, BBT-40)3.17 / 20 (15000/18000/20000 rpm) |
动力大于11 / 15 搭配高低档 |
1.7.5 / 11 高低档 (12000 rpm)2.7.5 / 11 (15000 rpm, BBT-40)3.17 / 20 (15000/18000/20000 rpm) |
动力大于11 / 15 搭配高低档 |
|
| X-Y-Z 快速进给 (m / min) | 30-30-20 | ||||
| 切削进给率 (mm / min) | 1~12000 | ||||
| 刀具选择模式 | 双向任意式，最短距离选刀 | ||||
| 储刀数 | 斗笠式 24 | 斗笠式 20 | 斗笠式 24 | 斗笠式 20 | |
| 甩臂式 24 / 32 (选配) | |||||
|
最大刀具直径 (mm) <无相邻刀具时> |
75(3") <100>(4") |
125(5") <250>(9.8") |
75(3") <100>(4") |
125(5") <250>(9.8") |
|
| 最大刀具长度 (mm) | 320 (12.6") | 400 (15.7") | 320 (12.6") | 400 (15.7") | |
| 最大刀具重量 (kg) | 10 (22 lb) | 15 (33 lb) | 10 (22 lb) | 15 (33 lb) | |
| 工作台荷重 (kg) | 1200 (2640 lb) | ||||
| 机器净重 (kg) | 6500 (14300 lb) | 7000 (15400 lb) | 7000 (15400 lb) | 7500 (16500 lb) | |
| 机器尺寸 (L x W x H) (mm) |
2680 x 3420 x 2888 (105.5" x 134.6" x 113.7" ) |
2680 x 3420 x 2978 (117.7" x 134.6" x 117.2 " ) |
2990 x 3420 x 2888 (117.7" x 134.6" x 113.7" ) |
2990 x 3420 x 2978 (117.7" x 134.6" x 117.2" ) |
|
| 切削能力 (S45C) | 铣削 (cc/min) | 180 | 270 | 180 | 270 |
| 钻孔 (mm) | Ø40 | Ø52 | Ø40 | Ø52 | |
| 攻牙 | M30 x P3.5 | M42 x P4.5 | M30 x P3.5 | M42 x P4.5 | |
|
| 标准附件 | 特殊附件 |
|
|
