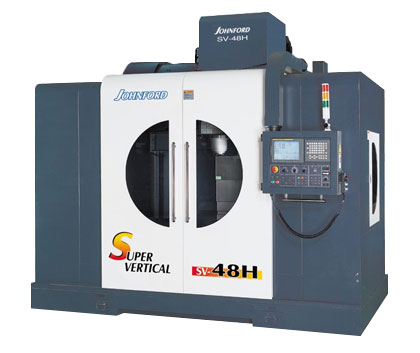

| 项目 \ 型号 | SV-48 | SV-48H | SV-60 | SV-60H | |
| 工作台尺寸 (mm) | 1300 x 700 (51.2" x 27.6") | 1600 x 700 (63" x 27.6") | |||
| 左右行程 (X 轴) (mm) | 1220 (48") | 1525 (60") | |||
| 前后行程 (Y 轴) (mm) | 710 (28") | ||||
| 上下行程 (Z 轴) (mm) | 630 (24.8" ) | ||||
| 主轴鼻端至工作台距离 (mm) | 100 ~730 (3.94"~28.7" ) | ||||
| 主轴中心至滑道面 (mm) | 740 (29.1" ) | ||||
|
主轴轴承直径 & 主轴锥度(rpm) |
标准 |
60~10000 (BT/CAT-40) |
60~6000 (BT/CAT-50) |
60~10000 (BT/CAT-40) |
60~6000 (BT/CAT-50) |
| 选配 | 1.皮带式 12000 (BT/CAT/BBT-40)2.直结式 15000 (BBT-40)3.内藏式 15000/18000/20000 (HSK A63) |
皮带式 8000/10000 (BT/CAT/BBT-50) |
1.皮带式 12000 (BT/CAT/BBT-40)2.直结式 15000 (BBT-40)3.内藏式 15000/18000/24000 (HSK A63) |
皮带式 8000/10000 (BT/CAT/BBT-50) |
|
|
主轴马达 (连续 / 30分) (kW) |
标准 | 7.5 / 11 高低档 | 11 / 15 高低档 | 7.5 / 11 高低档 | 11 / 15 高低档 |
| 选配 | 1.7.5/11 高低档 (12000 rpm)2.7.5/11 (15000 rpm, BBT-40)3.17/20 (15000/18000/20000 rpm) | 动力大于11 / 15搭配高低档 | 1.7.5/11 高低档 (12000 rpm)2.7.5/11 (15000 rpm, BBT-40)3.18/23 (15000/18000/24000 rpm) | 动力大于11 / 15搭配高低档 | |
| X-Y-Z 快速进给 ( m / min) | 24-24-24 | ||||
| 切削进给率 (mm / min) | 1~12000 | ||||
| 刀具选择模式 | 双向任意式，最短距离选刀 | ||||
| 储刀数 | 斗笠式 24 | 斗笠式 20 | 斗笠式 24 | 斗笠式 20 | |
| 甩臂式 24 / 32 (选配) | 甩臂式 24 / 32 (选配) | 甩臂式 24 / 32 (选配) | 甩臂式 24 / 32 (选配) | ||
|
最大刀具直径(mm) <无相邻刀具时> |
75(3") <100>(4") |
125(5") <250>(9.8") |
75(3") <100>(4") |
125(5") <250>(9.8") |
|
| 最大刀具长度 (mm) | 320 (12.5") | 400 (15.7") | 320 (12.5") | 400 (15.7") | |
| 最大刀具重量 (kg) | 10 (22 lb) | 15 (33 lb) | 10 (22 lb) | 15 (33 lb) | |
| 工作台荷重 (kg) | 1500 (3300 lb) | 1800 (3960 lb) | |||
| 机器 (kg) | 9500 (20900 lb) | 10000 (22000 lb) | 10300 (22660 lb) | 10800 (23760 lb) | |
| 机器尺寸 (L x W x H) (mm) | 3200 x 3900 x 3090 (126" x 154" x 122" ) | 3900 x 3900 x 3090 (154" x 154" x 122" ) | |||
| 切削能力 (S45C) | 铣削 (cc/min) | 180 | 270 | 180 | 270 |
| 钻孔 (mm) | Ø40 | Ø52 | Ø40 | Ø52 | |
| 攻牙 | M30 x P3.5 | M42 x P4.5 | M30 x P3.5 | M42 x P4.5 | |
|
