机型系列 | GD | GD-W | SDM | SDM-W | 标配 : ○ | ||||||||
控制器 | 三轴 | 五面 | 五轴 | 三轴 | 五面 | 五轴 | 三轴 | 五面 | 五轴 | 三轴 | 五面 | 五轴 | |
FANUC 0I-MF | ○ | ─ | ○ | ─ | ○ | ─ | ○ | ─ | ─ | ||||
FANUC 31I-M | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
SIEMENS 840D SL | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ |
选配 : △ |
SIEMENS 828D | ○ | ─ | ○ | ─ | ○ | ─ | ○ | ○ | ─ | ||||
HAIDENHAIN iTNC530 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
注1 | 注1 | 注1 | 注1 | ||||||||||
8.4"LCD(彩色) | ○ | ○ | ─ | ○ | ○ | ─ | ○ | ○ | ─ | ○ | ○ | ─ | 五 : ─ |
10.4"LCD(彩色) | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ | |
12.1"LCD(彩色) | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
15.1"LCD(彩色) | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
注一:所有设备配置五轴联动后,需以最终用户名义申请五轴联动许可后,才能取得授权,开启五轴联动加工功能。未取得授权之前,本公司只能以5轴四联动出货给最终客户。 |

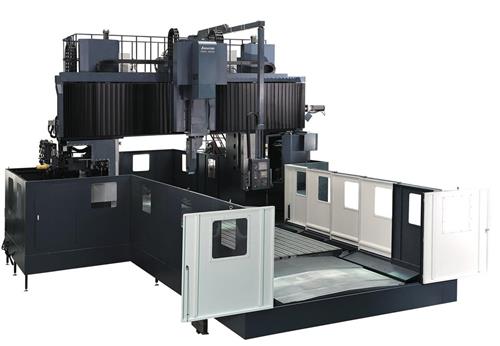

GD-28 | GD -32 | GD -36 | GD -42 | |||||||||||||||||||||||
机型 | 3000 | 4000 | 5000 | 6000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | |
门宽(有效门宽) | 2800 | 3200 | 3600 | 4200 | ||||||||||||||||||||||
X轴行程 | 3000 | 4000 | 5000 | 6000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | |
Y轴行程 | 2800 | 3200 | 3600 | 4200 | ||||||||||||||||||||||
Y轴行程(追加五面/五轴) | 3600 | 4000 | 4400 | 5000 | ||||||||||||||||||||||
主轴中心到Z轴导轨距 | 235/250 | 235/250 | 235/250 | 235/250 | ||||||||||||||||||||||
X 轴导轨数 / 跨距 | 三轨 900*2= 1800 | 三轨 900*2= 1800 | 三轨 900*2= 1800 | 三轨 900*2= 1800 | ||||||||||||||||||||||
Z轴行程 | (s) 1066/1250 (500*510) / (o) (□ 500*500*1250/1500) / □ 600*600*1500/2000 | |||||||||||||||||||||||||
立式主轴鼻端到工作台面 | 三轴/5轴 | 150mm + Z轴行程 | ||||||||||||||||||||||||
五面体 | 420mm + Z轴行程 | |||||||||||||||||||||||||
工作台尺寸(长) | 3200 | 4200 | 5200 | 6200 | 4200 | 5200 | 6200 | 7000 | 8000 | 9000 | 10000 | 4200 | 5200 | 6200 | 7000 | 8000 | 9000 | 10000 | 4200 | 5200 | 6200 | 7000 | 8000 | 9000 | 10000 | |
工作台尺寸(宽) | (s) 2200 / (o) 2400 | 2600 | 3000 | 3000/3500 | ||||||||||||||||||||||
工作台载重 | 20000 | 22000 | 25000 | 30000 | 22T | 25T | 30T | 35T | 40T | 45T | 50T | 22T | 25T | 30T | 35T | 40T | 45T | 50T | 22T | 25T | 30T | 35T | 40T | 45T | 50T | |
主轴型式 BT-50 | 皮带直传 | Ø90-6000(std) / (o)8000, Ø100-6000rpm/4500, Ø120-4500/3000, Ø160 2500/2000 | ||||||||||||||||||||||||
BT/BBT-50 | 直结式 | 10000 / 15000 rpm | ||||||||||||||||||||||||
主轴马力 | 皮带直传 | (s)α22_22/26 KW + 2段齿轮箱 / (o) 30/37KW, 37/45KW , 55 / 60 KW | ||||||||||||||||||||||||
直结式 | αT22i_22/26KW | αT22i_22/26KW | αT22i_22/26KW | αT22i_22/26KW | ||||||||||||||||||||||
定位精度 (VDI-3441) | P | 0.020 mm | 0.025mm | 0.030mm | 0.040mm | 0.025 | 0.030 | 0.040 | 0.045 | 0.050 | 0.025 | 0.030 | 0.040 | 0.045 | 0.050 | 0.025 | 0.030 | 0.040 | 0.045 | 0.050 | ||||||
重复定位精度(VDI-3441) | Ps | 0.015 mm | 0.020 mm | 0.025mm | 0.03mm | 0.02 | 0.025 | 0.030 | 0.030 | 0.030 | 0.02 | 0.025 | 0.030 | 0.030 | 0.030 | 0.02 | 0.025 | 0.030 | 0.030 | 0.030 | ||||||
定位精度 (JIS B-6338) | ± 0.015mm / 全程 | ± 0.015 mm/全程 | ± 0.015 mm/全程 | ± 0.015 mm/全程 | ± 0.015 mm/全程 | ± 0.015 mm/全程 | ± 0.015 mm/全程 | |||||||||||||||||||
重复定位精度(JIS B-6338) | ± 0.003mm | ± 0.003mm | ± 0.003mm | ± 0.003mm | ± 0.003mm | ± 0.003mm | ± 0.003mm | |||||||||||||||||||
三轴电机功率 | X | 6KW | 6KW | 6KW | 6KW | 6KW | 9.7KW | 6KW | 9.7KW | 6KW | 9.7KW | |||||||||||||||
Y | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | ||||||||||||||||
Z | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | ||||||||||||||||
三轴快速进给 | 12/12/10/ | 10/12/10/ | 10/10/10/ | 8/10/10/ | 10/10/10/ | 8/10/10/ | 10/10/10/ | 8/8/10/ | ||||||||||||||||||
三轴切削进给 | 10000 | 10000 | 10000 | 8/10/10/ | 10000 | 8/10/10/ | 10000 | 8/8/10/ | ||||||||||||||||||
ATC 与 刀库 | 刀数/刀径 | (S): 圆盘40T / 120 mm( 满刀最大外径) / 200mm (相邻空刀) | ||||||||||||||||||||||||
刀重/刀长 | (S) 20kg/400mm , (opt): 35kg / 600mm | |||||||||||||||||||||||||
三轴加工之机器尺寸 | 宽 | 5800 | 6200 | 6600 | 7200 | |||||||||||||||||||||
高 | 4850 | 5200 | 5500 | 5500 | ||||||||||||||||||||||
五面体加工之机器尺寸 | 宽 | 7400 | 8000 | 8600 | 9200 | |||||||||||||||||||||
高 | 5900/6200(Z:1200) | 6200/6500(Z:1250)/7000(Z:1500) | 6500/6800(Z:1250)/7300(Z:1500) | 6500/6800(Z:1250)/7300(Z:1500) | ||||||||||||||||||||||
五轴加工之机器尺寸 | 宽 | 6500 | 7100 | 7700 | 8300 | |||||||||||||||||||||
高 | 6280(AC4) / 6500(AC-5) | 6280(AC4) / 6500(AC-5) | 6280(AC4) / 6500(AC-5) | 6280(AC4) / 6500(AC-5) | ||||||||||||||||||||||
机台长度尺寸 | 长 | 80900 | 10900 | 12900 | 14900 | 10900 | 12900 | 14900 | 16900 | 18900 | 20900 | 23770 | 10900 | 12900 | 14900 | 16900 | 19150 | 21500 | 23770 | 10900 | 12900 | 14900 | 16900 | 19150 | 21500 | 23770 |
W 轴 行程 | mm | 1000/1500/2000 | 1000/1500/2000 | 1500/2000/2500/3000 | 1500/2000/2500/3000/3500 | |||||||||||||||||||||
W 軸 进给 | M/min | 2 M | ||||||||||||||||||||||||
W轴电机功率 | KW | 7 KW * 2 | 7 KW * 2 | 6 KW * 2 | 6 KW * 2 | |||||||||||||||||||||
W 轴精度(横梁水平) | 0.01mm / 1000 mm | |||||||||||||||||||||||||
机台重量 ton (约) | 三轴 | 56 | 63 | 70 | 77 | 67 | 73 | 80 | 88 | 95 | 102 | 109 | 71 | 78 | 85 | 92 | 99 | 106 | 113 | 74 | 81 | 88 | 95 | 102 | 109 | 116 |
五轴/五面 | 60 | 67 | 74 | 86 | 70 | 77 | 84 | 91 | 98 | 105 | 112 | 75 | 82 | 89 | 96 | 103 | 110 | 117 | 78 | 85 | 92 | 99 | 106 | 113 | 120 | |
W 轴 | 89 | 96 | 103 | 110 | 99 | 106 | 113 | 120 | 127 | 134 | 141 | 108 | 115 | 122 | 129 | 136 | 143 | 150 | 111 | 118 | 125 | 132 | 139 | 146 | 153 |
