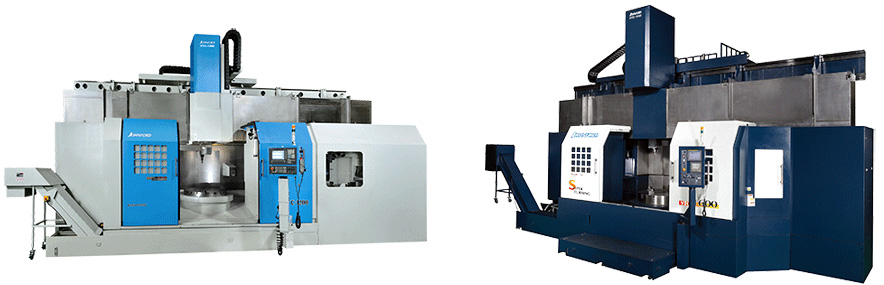

| 项目 \ 型号 | VTC-1200ATC | VTC-1600ATC |
| 最大旋径 (mm) | Ø1600 (63") | Ø2000 (78.7") |
| 最大車削旋径 (mm) | Ø1600 (63") | Ø2000 (78.7") |
| 最大车削高度 (mm) | 1250 (49.2") | |
| 工作台尺寸 (mm) | Ø1250 (49.2") | Ø1600 (63") |
| 最大工作台荷重 (kg) | 5000 (11000 lb) | 8000 (17600 lb) |
| 横向最大行程 (X 轴) (mm) | 1170 (46") | 1370 (53.9") |
| 垂直行程 (Z 轴) (mm) | 900 (35.4") | |
| W轴行程 (mm) | 800 (31.5") | |
| 主轴转速 | - | |
| 工作台转速 | 2-350 | 2-250 |
| 主轴变速段数 | 二段全自动 | |
| 主轴最大扭力 (Nm) | 11179 | 16204 |
| 动力主轴转速 (选配) (rpm) | 2-2400 | |
| 快速进给 (X / Z 轴) (m / min) | 12 / 10 | |
| 刀座数目 | ATC type: 12 (标准) ; 16, 24, 40, 60 (选配) | |
| 刀柄形式 | 7 / 24 taper BT-50 | |
| 最大刀具尺寸 (mm) | 300W x 155T x 500L | |
| 最大刀具重量 (kg) | 50 (110 lb) | |
| 最大刀库载重 (sec) | 350 (770 lb) | |
| 换刀时间 (sec) | 30 | |
|
外径刀柄尺寸 (mm) (内径) |
□32 x □32 (Ø60) | |
| 主轴箱断面 (mm) | 250 x 250 (9.8" x 9.8") | |
| 主轴马达/ 床台之主轴马达 (kW) | 37 / 45 (45 / 55 选配) | |
| 动力主轴马达(选配) (kW) | 11 /15 (15 /18.5,Opt.) | |
| 伺服马达 (X / Z轴) (kW) | 7.0 / 7.0 | |
| CF轴伺服马达 (选配) (kW) | 3.0 | |
| 切削泵马达 (kW) | 0.98 | |
| 立式滑座马达 (KW) | 7.5 | |
| 油压马达 (kW) | 3.8 | |
| 机器重量 (kg) | 30000 (66000 lb) | 33000 (72600 lb) |
| 机器尺寸 (LxWxH) (mm) |
6035 x 5820 x 5870 (237.6" x 229.1" x 231.1") |
6410 x 6410 x 5880 (252.4" x 241.7" x 231.5") |
|
| 标准附件 | 特殊附件 |
|
|
