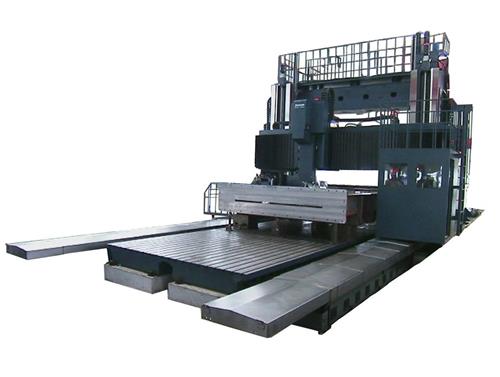

| 机型系列 | GD | GD-W | SDM | SDM-W | 标配 : ○ | ||||||||
| 控制器 | 三轴 | 五面 | 五轴 | 三轴 | 五面 | 五轴 | 三轴 | 五面 | 五轴 | 三轴 | 五面 | 五轴 | |
| FANUC 0I-MF | ○ | ─ | ○ | ─ | ○ | ─ | ○ | ─ | ─ | ||||
| FANUC 31I-M | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
| SIEMENS 840D SL | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ |
选配 : △ |
| SIEMENS 828D | ○ | ─ | ○ | ─ | ○ | ─ | ○ | ○ | ─ | ||||
| HAIDENHAIN iTNC530 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
| 注1 | 注1 | 注1 | 注1 | ||||||||||
| 8.4"LCD(彩色) | ○ | ○ | ─ | ○ | ○ | ─ | ○ | ○ | ─ | ○ | ○ | ─ | 五 : ─ |
| 10.4"LCD(彩色) | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ | △ | △ | ○ | |
| 12.1"LCD(彩色) | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
| 15.1"LCD(彩色) | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |
| 注一:所有设备配置五轴联动后,需以最终用户名义申请五轴联动许可后,才能取得授权,开启五轴联动加工功能。未取得授权之前,本公司只能以5轴四联动出货给最终客户。 | |||||||||||||
| 28(W) | 32(W) | 36(W) | 42(W) | 48(W) | 54(W) | ||
| 门宽(有效门宽) | 2800 | 3200 | 3600 | 4200 | 4800 | 5400 | |
| X轴行程 | 6M - 60M 每次递增 1 M | ||||||
| Y轴行程 | 2800 | 3200 | 3600 | 4200 | 4800 | 5400 | |
| Y轴行程(追加五面/五轴) | 3600 | 4000 | 4400 | 5000 | 5600 | 6200 | |
| 主轴中心到Z轴导轨距 | 235/250 | 235/250 | 235/250 | 235/250 | 235/250 | 235/250 | |
| Z轴行程 | (s) 1066/1250 (500*510) / (o) (□ 500*500*1250/1500) / □ 600*600*1500/2000 | ||||||
| 立式主轴鼻端到工作台面 | 三轴/五轴 | 150mm + Z轴行程 | |||||
| 五面体 | 420mm + Z轴行程 | ||||||
| 工作台尺寸(长) | 6M - 60M 每次递增 1 M | ||||||
| 工作台尺寸(宽) | 2200 | 2600 | 3000 | 3600 | 4100 | 4600 | |
| 工作台载重 | (S) 3 ton / M² , (O) 5 ton / M² | ||||||
| 主轴型式 BT-50 | 皮带直传 | Ø90-6000(std) / (o)8000, Ø100-6000rpm/4500, Ø120-4500/3000, Ø160 2500/2000 | |||||
| BT/BBT-50 | 直结式 | 10000 / 15000 rpm | |||||
| 主轴马力 | 皮带直传 | (s)α22_22/26 KW + 2段齿轮箱 / (o) 30/37KW, 37/45KW , 55 / 60 KW | |||||
| 直结式 | αT22i_22/26KW | ||||||
| 定位精度 (VDI-3441) | P | 4000mm≦0.030mm, 5000mm≦0.040mm, 行程每增1M+0.006mm/M | |||||
| 重複定位精度 (VDI-3441) | Ps | 4000mm≦0.020mm, 5000mm≦0.025mm, 行程每增1M+0.005mm/M | |||||
| 定位精度 (JIS B 6338) | ±0.015mm /2000mm | ||||||
| 重複定位精度 (JIS B 6338) | ±0.003mm / 100mm | ||||||
| 三轴电机功率 | X | 6KW*2 | 6KW*2 | 6KW*2 | 6KW*2 | 6KW*2 | 6KW*2 |
| Y | 7KW | 7KW | 7KW | 6KW | 6KW | 6KW | |
| Z | 7KW | 7KW | 7KW | 7KW | 7KW | 7KW | |
| 三轴快速进给 | 10/10/10/ | 10/10/10/ | 10/10/10/ | 10/10/10/ | 10/10/10/ | 10/10/10/ | |
| 三轴切削进给 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | |
| ATC 与 刀库 | 刀数/刀径 | (S): 圆盘24T / 120 mm( 满刀最大外径) / 200mm (相邻空刀) | |||||
| 刀重/刀长 | (S) 20kg/400mm , (opt): 35kg / 600mm | ||||||
| 三轴加工之机器尺寸 | 宽 | 6000 | 6600 | 7200 | 7800 | 8400 | 9200 |
| 高 | 4531 | 4800 | |||||
| 五面体加工之机器尺寸 | 宽 | 7000 | 7600 | 8000 | 8800 | 9400 | 10200 |
| 高 | 5900/6200(Z:1200) | 6500/6800(Z:1250)/7300(Z:1500) | |||||
| 五轴加工之机器尺寸 | 宽 | 7000 | 7600 | 8000 | 8800 | 9400 | 10200 |
| 高 | 4950(AC-4)/5300(AC-5) | 5400(AC-4)/5800(AC-5) | |||||
| 机台长度尺寸 | 长 | 11200(6M) - 60M 每次递增 1 M | |||||
| W 轴 行程 | mm | 1000/1500/2000 | 1000/1500/2000 | 1500~3000(每級500) | 1500~3000(每級500) | 1500~4000(每級500) | 1500~4000(每級500) |
| W 轴 进给 | M/min | 2 M | |||||
| W轴电机功率 | KW | 7 KW * 2 | 7 KW * 2 | 6 KW * 2 | 6 KW * 2 | 6 KW * 2 | 6 KW * 2 |
| W轴精度(横梁水平) | 0.02mm / 1000 mm | ||||||
| 机台重量 ton (约) | 三轴 | 65 ton + 2.5 /M | 68ton +3.0/M | 72 ton +3.5/M | 77ton /3.5/M | 83ton /4.0/M | 90ton/4.5M |
| 五轴/五面 | 69 ton + 2.5 /M | 72ton +3.0/M | 76 ton +3.5/M | 81ton /3.5/M | 87ton /4.0/ M | 94ton/4.5M | |
| W 轴 | 98 ton + 5.0 /M | 101ton +5.0/M | 109ton + 5.0M | 114ton /5.0/M | 120tom/5.0/M | 127ton/5.0M | |
